USB供电
Type-C接口通信
5VDC供电
紧凑而轻巧设计
多种通讯
接线方便
重量轻
电脑直接读取数据
产品介绍
应用范围
性能参数

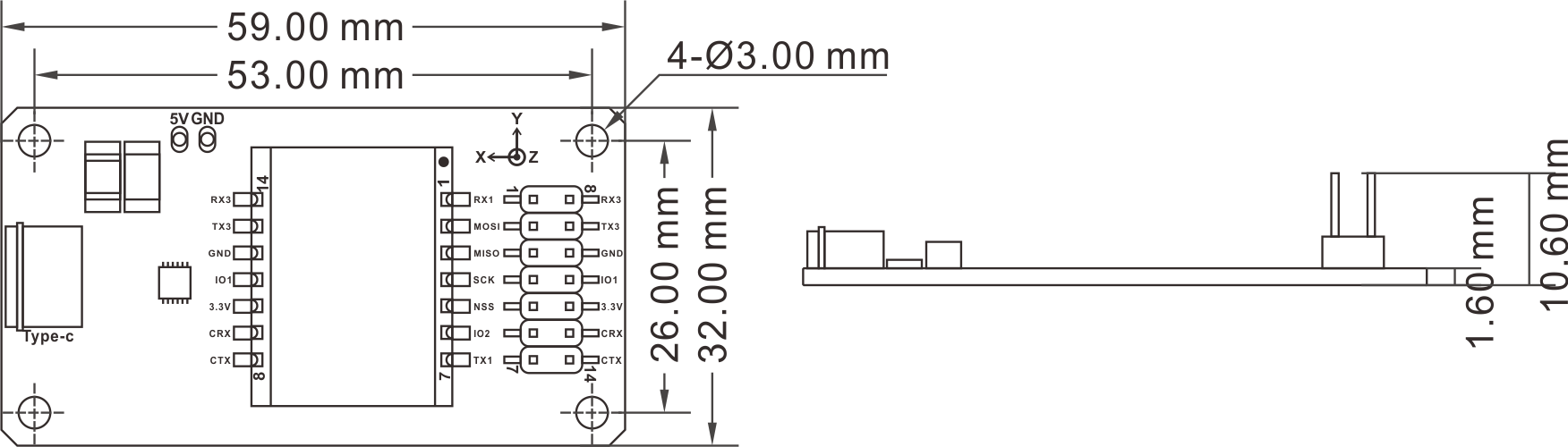

尺寸图
资料下载

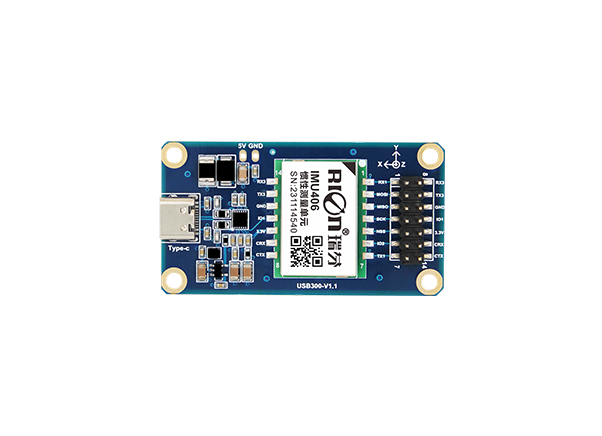

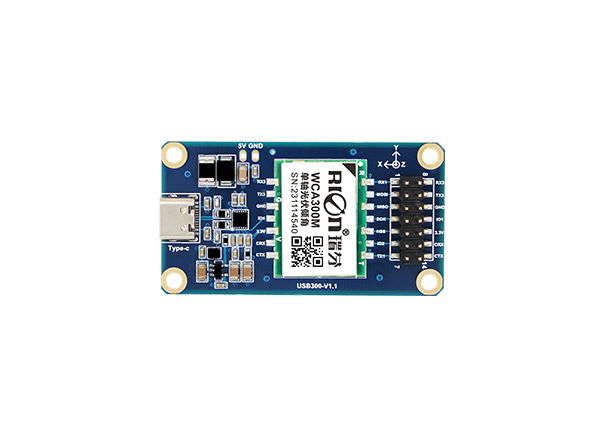

USB300是一款专业针对平台姿态精准测控应用的IMU设计的转接板，主要转接WCA300(静态倾角模块）与IMU406（IMU模块），USB供电，Type-C接口通信，最大通信速率3MHz波特率通信，使用Type-C数据线连接，电脑安装FT234XD驱动后，安装对应上位机程序，可以直接从上位机中读取模块数据，进行性能评估，采用2.54mm双排针引出模块全部接口，通过杜邦线连接，方便客户进行SPI，TTL串口，can等通信调试，SPI通信可以发送最大采样率。
| USB300 | 参数 |
| 启动时间 | 500ms |
| 输入电压 | DC5.0V(纹波＜50mVpp）（USB供电） |
| 电流 | 100mA |
| 工作温度 | -40 ~ +80℃ |
| 储存温度 | -40 ~ +85℃ |
| 振动 | 5g~10g |
| 冲击 | 200g pk，2ms，½sine |
| 工作寿命 | 10年 |
| USB输出波特率 | 最大3MHz |
| 输出信号 | 3.3V-TTL,USB2.0 |
| 平均无故障工作时间 | ≥98000小时/次 |
| 抗冲击 | 100g@11ms、三轴向(半正弦波) |
| 抗振动 | 10grms、10～1000Hz |
| 重量 | ≤15g（不含电缆线） |
L59×W32×H10.6mm
L53×W26×H1.6mm
4颗M3螺丝
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
