通过检测地球自转角速率实现真北方向确定
适用于实时性要求高的场景
利用MEMS陀螺的高灵敏度测量地球自转的水平分量（约15°/h），解算方位角
通过滤波和数据处理分离地球自转信号与噪声，提高精度
通过转位或动态调制消除陀螺零偏，提升信噪比
成本低、体积小，适合大规模应用
产品介绍
应用范围
性能参数

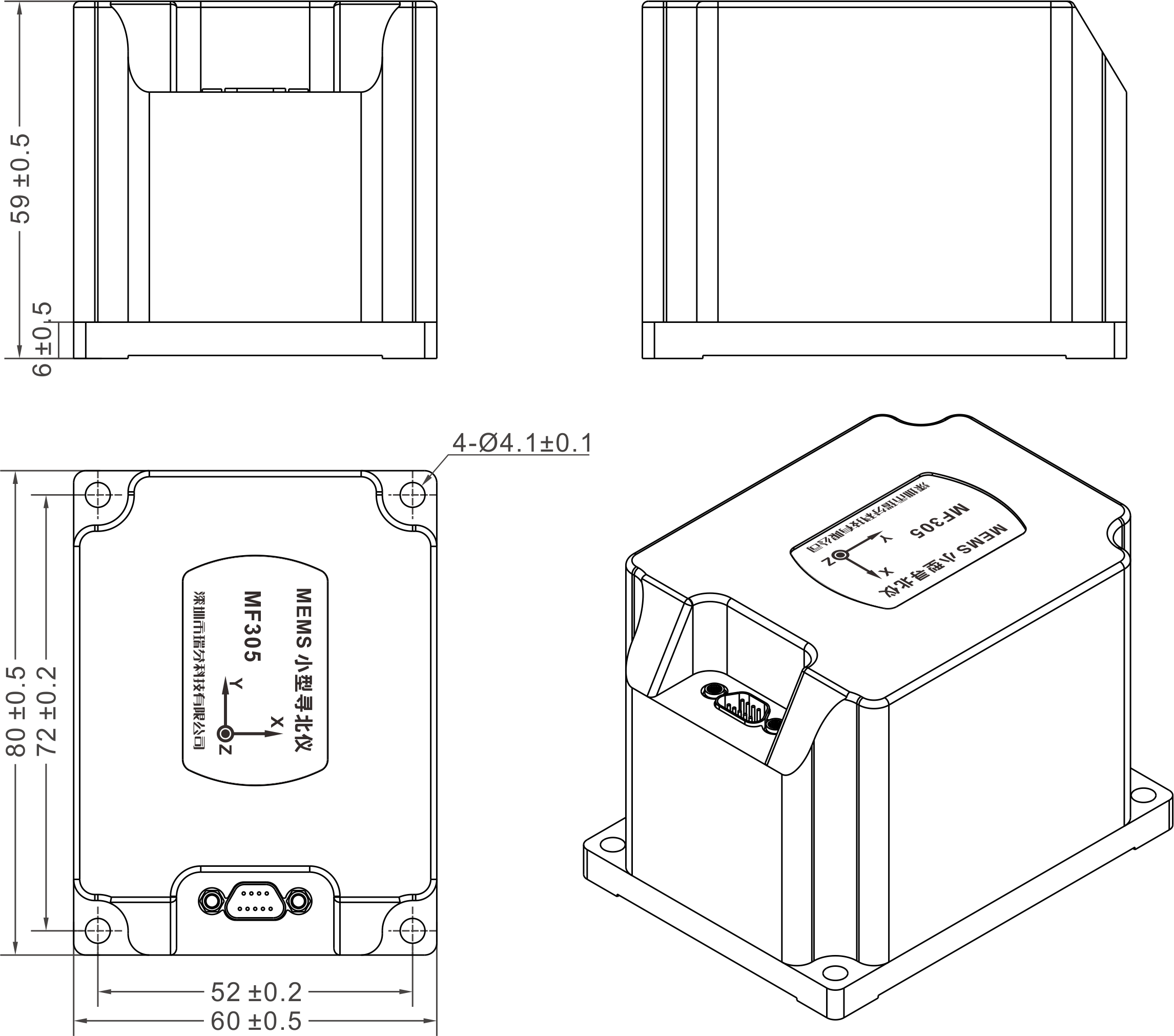

尺寸图
资料下载

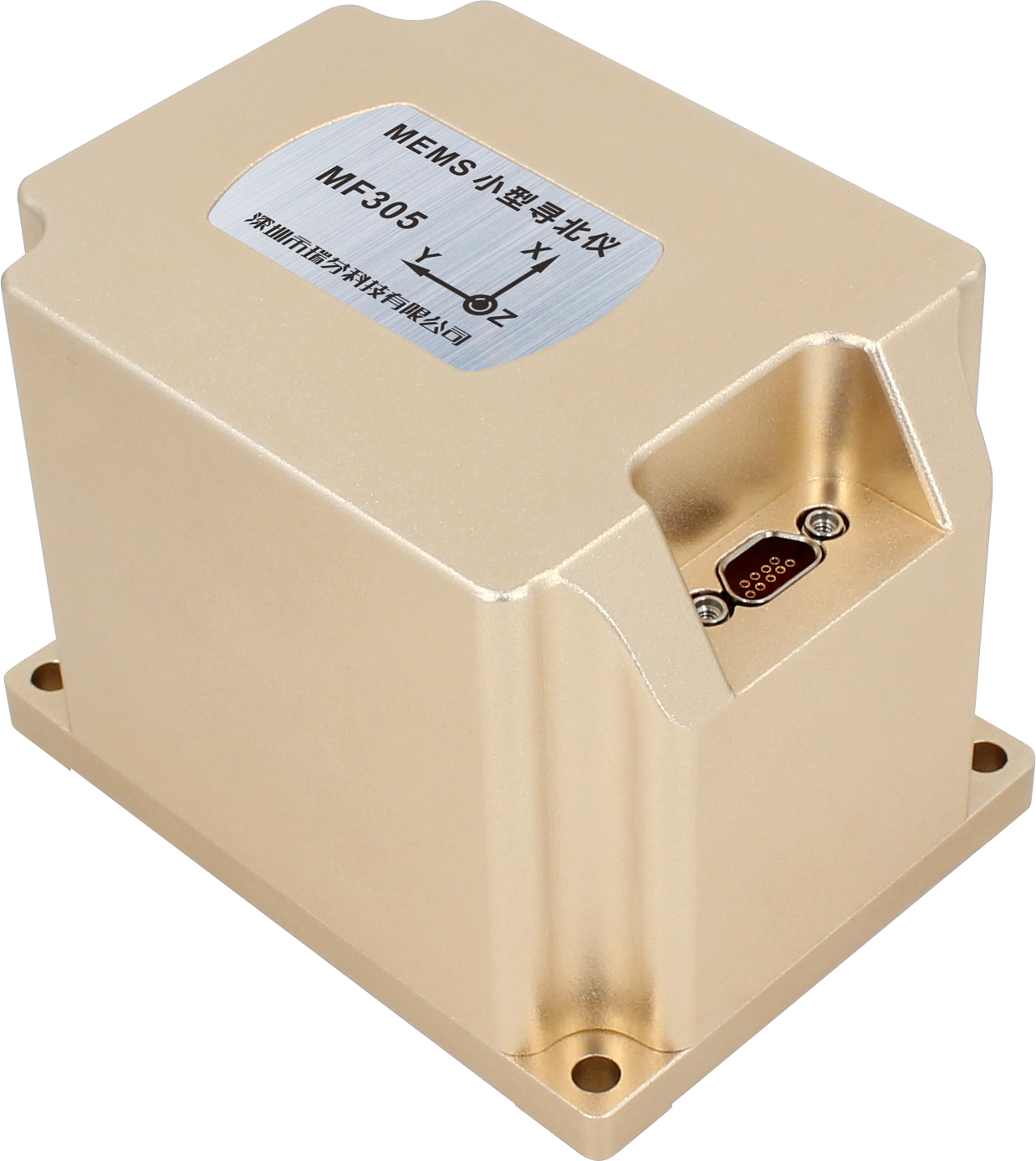

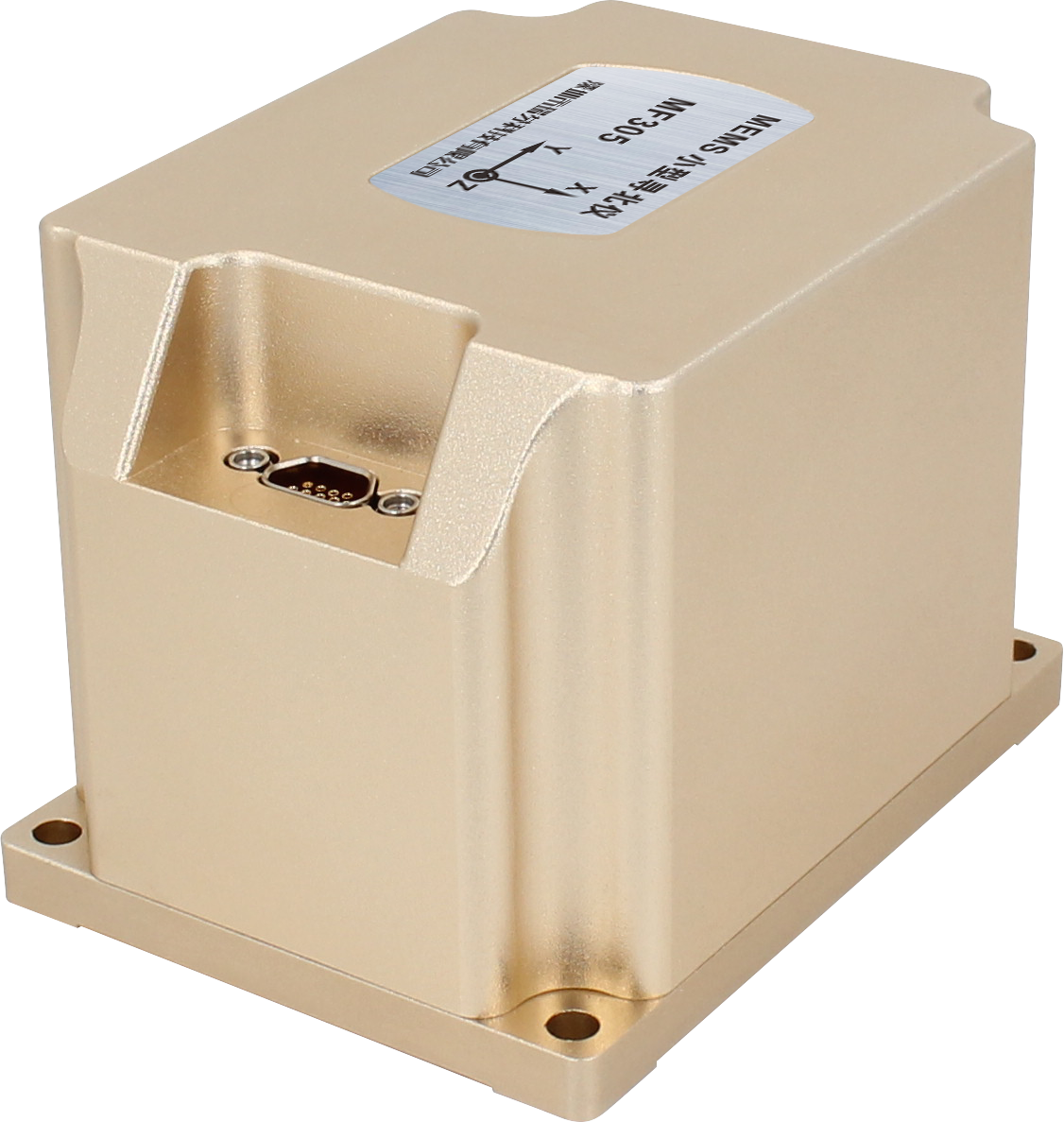

MEMS陀螺寻北仪主要用于快速自主确定真北方向，通过MEMS陀螺跟踪获取地球自转角速率，将地球自转角速率信号进行解算，计算出陀螺主轴与地球真北向的夹角，为载体提供方位信息。
| MF305 | 参数 |
| 寻北时间 | ≤3min |
| 寻北精度（1σ） | 0.5° |
| 水平精度 | ≤0.05° （1σ） |
| 航向保持精度（静止） | 0.5 °/h |
| 横滚俯仰测量精度（＜60°） | 0.1°（1σ） |
| 供电 | 9~36VDC（注意供电线径：＞0.3m2，电源线与地线） |
| 工作电流 | 典型值0.16A，最大冲击电流0.5A |
| 接口 | RS232 / RS422/ RS485/ TTL(3.3V/5V)可定制 |
| 工作温度 | -20℃～+50℃ |
| 存贮温度 | -40℃～+60℃ |
| 湿热环境条件 | 相对湿度＜95% |
| 工作方式 | 加电后开始自动自检，自检成功后自动寻北，寻北完成后向上位机发送寻北结果； |
| 绝缘电阻 | 陀螺寻北仪各独立电路之间，及其电路与壳体之间的绝缘电阻值应在标准大气条件下不小于10 MΩ。 |
| MTBF | ≥10000小时 |
| MTTR | ≤30min |
| 外壳尺寸 | L80×W60×H59mm |
| 重量 | ≤500g（不含电缆线） |
L80×W60×H59mm
L72×W52×H6mm
4颗M4螺丝
* 瑞芬产品规格书请联系在线销售工程师获取，或致电0755-29657137获取。
