LCM370B-N
单板低功耗三维电子罗盘

方位角精度:0.5°

横滚角测量范围:±180°

倾角分辨率:0.1°

倾角精度:<0.2°(全量程)

宽温范围:40℃~+85℃

带硬磁、软磁及倾角补偿

标准RS232/RS485/TTL输出接口

  • 产品介绍
  • 应用范围
  • 性能参数
  • 尺寸图
  • 资料下载

产品介绍

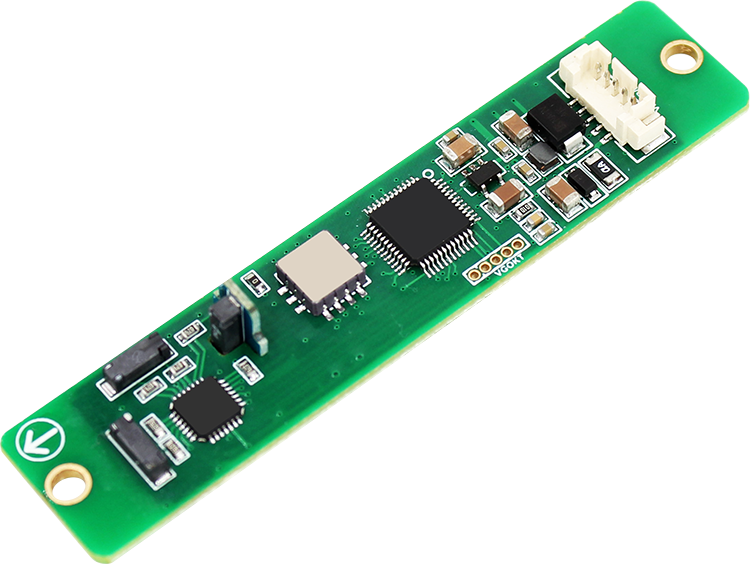

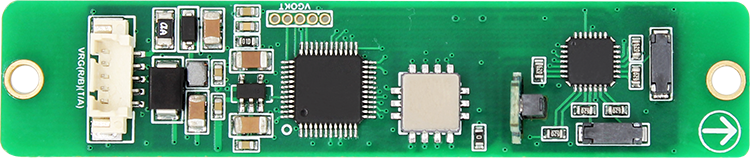

LCM370B-N是一款低功耗高精度的三维罗盘仪,分辨率高,抗噪声能力强,温度偏移稳定;采用先进的硬铁和软铁校准算法,并使用高精度加速度计进行倾斜补偿,使其横滚角在360°的任何工具面都能提供高精度的航向信息。在有固定干扰的环境中,此款产品依然能保持较高的测量精度。

长条形体积更适合钻井测量;外形小巧和低功耗的特点,可以快速方便的集成到各种产品当中,该产品的订货可选择带完整封装产品或电路单板。

此产品集成了三轴磁场传感器和三轴加速度传感器,通过可靠性高,抗干扰能力强的工业单片机实时解算航向数据,以及使用三轴加速度计对大范围内的倾斜角进行航向补偿,属于高性能、高稳定性的产品,体积小、功耗低,在手持设备、移动设备、天线稳固、车辆、系统集成等众多领域得到广泛应用。


应用范围

航海导航测绘

GPS组合导航

天线伺服控制

红外成像仪

地图补绘器

ROV水下机器人导航

海洋学堪测仪

特殊场合机械人

无人飞行器

性能指标

LCM370B-N

参数指标

罗盘航向参数

最佳航向精度

0.5°


分辨率

0.1°

罗盘倾角参数

俯仰精度

0.1°<15°(测量范围)



0.1°<30°(测量范围)



0.1°<60°(测量范围)



0.2°<85°(测量范围)


俯仰倾斜范围

±85°


横滚精度

0.1°<15°(测量范围)



0.1°<30°(测量范围)



0.1°<60°(测量范围)



0.2°<180°(测量范围)


横滚倾斜范围

±180°


分辨率

0.1°

校准

硬铁校准


软铁校准


磁场干扰校准方法

水平转动360°;垂直转动(可选)

物理特性

单板尺寸

L76×W16.5×H9.3mm


单板重量

≤10g(不含端子线)


单板端子线

30cm端子线


输出接口

RS232/RS485/TTL (可选)

接口特性

启动延迟

<50毫秒


最大输出速率

20Hz/s


通信速率

2400到115200baud(默认9600)


输出格式

二进制高性能协议

电源

供电电压

(默认)直流+5V


电流(最大)

30mA


理想模式

26mA


休眠模式

TBD

环境

操作范围

-40℃~+85℃


储存温度

-40℃~+85℃


抗振性能

100g

防护性能

IP67

电磁兼容性

依照EN61000和GBT17626

平均无故障工作时间MTBF

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向(半正弦波)

抗振动

10grms、10~1000Hz

尺寸图


尺寸说明

  • 外壳尺寸

    L76×W16.5×H9.3mm

  • 安装尺寸

    L71×H1.55mm

  • 安装螺丝

    2颗M3螺丝
